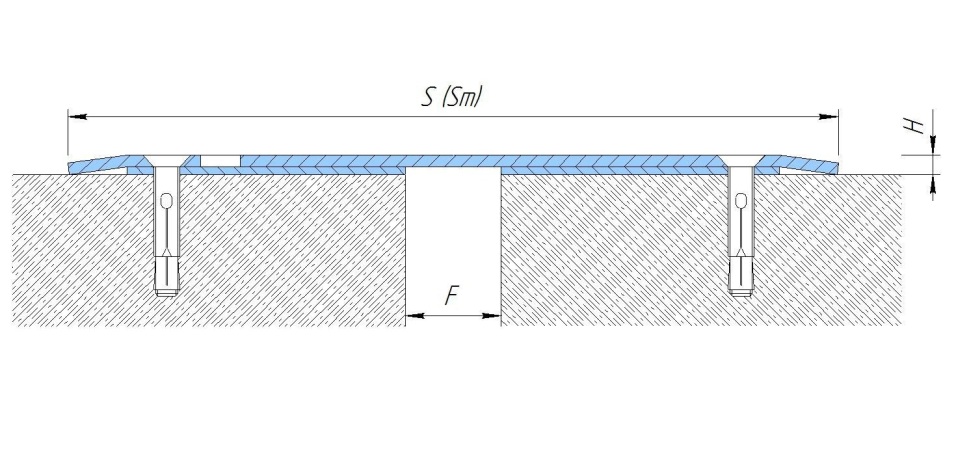

Деформационные швы Dewmark SG 83/70/240/8

Ширина шва,
F (мм)

Монтажная высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SG 83/20/190/6

20

6.5

190

190****

30 (± 15)***

—*****

50

100

70*

10**

SG 83/30/200/6

30

6.5

200

200****

30 (± 15)***

—*****

50

100

70*

10**

SG 83/40/210/7

40

7.5

210

210****

30 (± 15)***

—*****

50

100

70*

10**

SG 83/50/220/7

50

7.5

220

220****

30 (± 15)***

—*****

50

100

70*

10**

SG 83/60/230/8

60

8.5

230

230****

30 (± 15)***

—*****

50

100

70*

10**

SG 83/70/240/8

70

8.5

240

240****

30 (± 15)***

—*****

50

100

70*

10**

*Не допускается использование погрузчиков с пластиковыми или литыми колесами

** Только механические (ручные) роклы. Использование иных видов погрузчиков с пластиковыми колесами не допускается.

*** Стандартная величина деформаций — может изменяться по запросу

**** При изменении величины деформаций ширина может меняться (запрашивайте данные)

***** Вертикальные деформации не допустимы, в случае их возникновения возможен перекос зубчатого зацепления.
