Деформационные швы Dewmark CRG 33/12 SS

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    Dewmark CRG 33/12 SS
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение ограничительные
Высота профиля, мм 12
Ширина шва, мм 5
Обозначение Dewmark CRG 33/12 SS
Нагрузка пешеходная
Материал Сталь AISI 430, TPE
Видимая ширина профиля, мм 8
общая ширина профиля, мм 45
горизонтальные деформации, мм 2 (+1/-1)
вертикальные деформации, мм -
стандартная длина 2,5 метра
цвет вставки RAL9005, RAL7035, RAL1005
Дополнительно Для ограничительных и усадочных швов
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

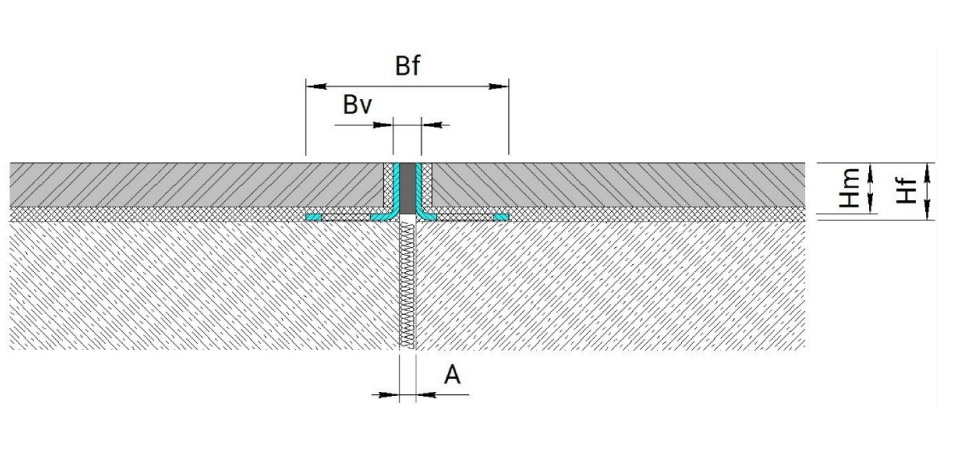

Монтажная схема

Схема монтажа Dewmark CRG 33/12 SS

Технические характеристики профилей для устройства деформационных швов

Профиль

Номинальная

ширина шва,

A (мм)

Высота профиля, Hp (мм)

Монтажная
высота,
Hm (мм)

Видимая ширина
профиля,
Bv (мм)

Общая ширина
профиля,
Bf (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

CRG 33/10 SS

5

10

8.5

8

45

2 (+1/-1)

—

любые*

CRG 33/12 SS

5

12

10.5

8

45

2 (+1/-1)

—

любые *

CRG 33/15 SS

5

15

13.5

8

45

2 (+1/-1)

—

любые *

CRG 33/20 SS

5

20

18.5

8

45

2 (+1/-1)

—

любые *

CRG 33/25 SS

5

25

23.5

8

45

2 (+1/-1)

—

любые *

CRG 33/30 SS

5

30

28.5

8

45

2 (+1/-1)

—

любые *
*- нагрузки допустимые для пола

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark CRG 33/12 SS

    Профили данной серии предназначены для устройства ограничительных швов бетонирования в полах
