    DEWMARK SV 41/150/80
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение пешеходная нагрузка
Высота профиля, мм 80
Ширина шва, мм 150
Обозначение SV 41/150/80
Нагрузка пешеходная, повышенная
Материал Алюминий 6060Т6, алюминий Д16Т
Видимая ширина профиля, мм 165
общая ширина профиля, мм 305
горизонтальные деформации, мм 30 (+15/-15)
вертикальные деформации, мм 34 (+17/-17)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

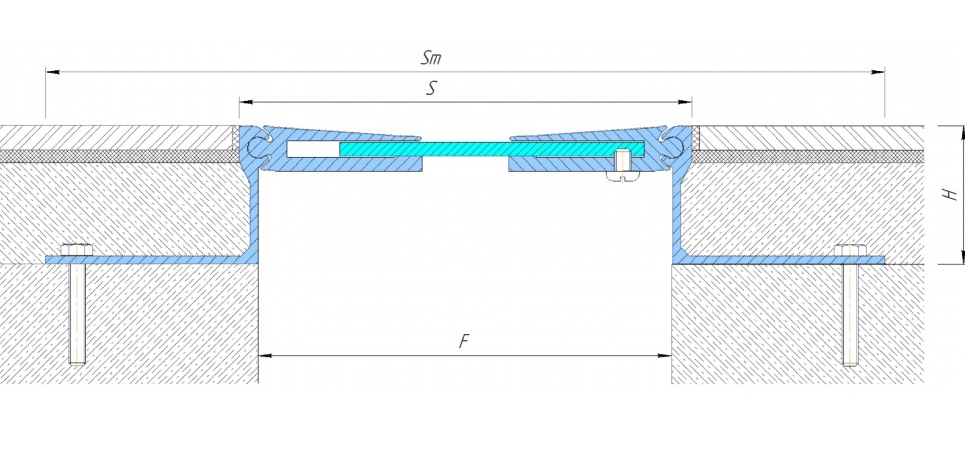

Монтажная схема

Схема монтажа DEWMARK SV 41/150/80

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 41/150*/16

150*

16

165*

281*

30 (+15/-15)

14 (+7/-7)

пешеходные

SV 41/150*/20

150*

20

165*

300*

30 (+15/-15)

14 (+7/-7)

пешеходные

SV 41/150*/25

150*

25

165*

295*

30 (+15/-15)

34 (+17/-17)

пешеходные
SV 41/150*/34

150*

34

165*

305*

30 (+15/-15)

34 (+17/-17)

пешеходные
SV 41/150*/50

150*

50

165*

305*

30 (+15/-15)

34 (+17/-17)

пешеходные
SV 41/150*/70

150*

70

165*

301*

30 (+15/-15)

34 (+17/-17)

пешеходные
SV 41/150*/80

150*

80

165*

305*

30 (+15/-15)

34 (+17/-17)

пешеходные

SV 41/150*/100**

150*

100**

165*

301*

30 (+15/-15)

34 (+17/-17)

пешеходные

SV 41/150*/120**

150*

120**

165*

301*

30 (+15/-15)

34 (+17/-17)

пешеходные

SV 41/150*/150**

150*

120**

165*

301*

30 (+15/-15)

34 (+17/-17)

пешеходные

SV 41/150*/200**

150*

120**

165*

301*

30 (+15/-15)

34 (+17/-17)

пешеходные

Угловые версии (шов вдоль стены)
Все профили имеют угловые версии обозначающиеся индексом "E" (пример: SV-E 41/150/50)
* Размер номинальный. Данный профиль можно сделать под конкретную ширину деформационного шва от 135 до 170 мм.
 ** При высоте от 100 мм профили могут комплектоваться анкерами для дополнительного горизонтального анкерения (см. стр. «Варианты компоновки» каталога Dewmark Heavy)

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 41/150/80

    Профили данной серии предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 150мм с высотой закладного профиля 80мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
